- 球墨鑄鐵
- 灰鑄鐵

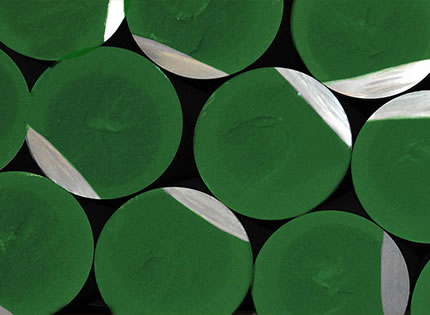

LZQT600-3
屈服強度：
≥ 380
抗拉強度：
30≤D≤150≥560;
150≤D≤450
150≤D≤450
延伸率：
30≤D≤120≥3;
125≤D≤600≥2
125≤D≤600≥2
硬度：
180~250
優(yōu)越的加工性能，跟普通鋼近似的強度卻節(jié)省一半的加工工時，節(jié)省刀具成本；規(guī)格全；零缺陷；供貨周期短；服務(wù)周到；
產(chǎn)品介紹
參考GBT 9441-2009判定球化率及石墨形貌，基體以珠光體為主，另有鐵素體；邊緣石墨球數(shù)量較多，珠光體比例較低，滲碳體比例小于等于3%，且彌散分布；
化學成分：碳含量為3.0%-3.8%，硅含量為2.2%-3.2%，錳含量為0.3-0.6%，磷含量≤0.05%，硫含量≤0.02%。
取樣基準位置
圓形棒材：取半徑1/2位置
矩形或方形棒材：取對角線1/4位置
見下圖，作為檢測抗機械性能與金相組織的判定依據(jù)。
石墨形態(tài)
基體組織
生產(chǎn)外形和尺寸范圍
| 圓形 | 正方形 | 長方形 | 半圓 | 定制 |
| 18mm-670mm | 25mm×25mm-470mm×470mm | 對角線670mm | R30mm-R212mm | 可根據(jù)要求提供定制 |
| 形狀 | 公制（mm） | 公制（mm） | 英制(inch) | 英制（inch) |
| 尺寸 | 加工余量 | 尺寸 | 加工余量 | |
| 圓形 | φ20~φ45 | 2.40 | 0.8~ 1.78 | 0.094 |
| φ45~φ65 | 3.20 | 1.78~2.56 | 0.126 | |
| φ65~φ100 | 5.00 | 2.56~4.00 | 0.197 | |
| φ100~φ200 | 7.00 | 4.00~8.00 | 0.276 | |
| φ200~φ280 | 11.00 | 8.00~11.00 | 0.434 | |
| 280～φ450 above | 14.00 | 11.00~17.72 | 0.551 | |
| 矩形 | 25~50 | 3.50x3.50 | 1.00x2.00 | 0.14x0.14 |
| 50~100 | 6.00x6.00 | 2.00x4.00 | 0.24x0.24 | |
| 100~200 | 9.00x9.00 | 4.00x8.00 | 0.35x0.35 | |
| 200~320 | 11.00x11.00 | 8.00x12.60 | 0.43x0.43 | |
| 420~420 above | 14.00x14.00 | 16.54x16.54 | 0.55x0.55 | |
| 半圓形 | R40~R85 | 2.50 | R1.57~R3.35 | 0.10 |
| R85~R180 above | 3.00 | R3.35~R7.10 | 0.12 |
備注：可根據(jù)用戶要求的其他牌號、成分進行生產(chǎn)。
冀公網(wǎng)安備13042402000172號
